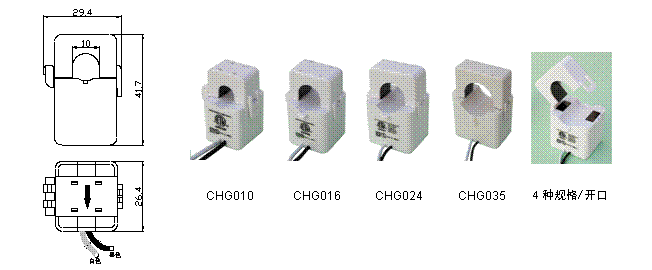

宇波模块/SENSOR MODULE CHG010、CHG016、CHG024、CHG035 |
|
钳式交流电流互感器，采用电磁隔离原理制造，用于测量5A…600A交流及脉冲电流， |
|
原边输入电流与输出电流信号电气隔离，有四种规格可以选择。 |
|
|
交流电流互感器/AC current transformer: |
|
型号 |
额定电流 |
输出电流 |
精度 |
匝数比 |
窗口尺寸 |
|
IN（A） |
IM（mA） |
X（%） |
KN |
mm |
|
CHG010-5 |
5 |
1.67 |
±1.0% |
1：3000 |
φ10 |
|
CHG010-10 |
10 |
3.33 |
|
|
|
|
CHG010-20 |
20 |
6.67 |
|
|
|
|
CHG010-50 |
50 |
16.67 |
|
|
|
|
CHG010-75 |
75 |
25 |
|
|
|
|
CHG010-100 |
100 |
33.33 |
|
|
|
|
CHG016-70 |
70 |
1.67 |
±1.0% |
1：3000 |
φ16 |
|
CHG016-100 |
100 |
33.33 |
|
|
|
|
CHG016-150 |
150 |
50 |
|
|
|
|
CHG024-100 |
100 |
33.33 |
±1.0% |
1：3000 |
φ24 |
|
CHG024-150 |
150 |
50 |
|
|
|
|
CHG024-200 |
200 |
66.67 |
|
|
|
|
CHG024-250 |
250 |
83.33 |
|
|
|
|
CHG035-200 |
200 |
66.67 |
±1.0% |
1：3000 |
φ35 |
|
CHG035-300 |
300 |
100 |
|
|
|
|
CHG035-400 |
400 |
133.33 |
|
|
|
|
CHG035-600 |
600 |
200 |
|
|
|
|
|
参数/Specifications： |
|
制造原理 |
电磁隔离原理 |
|
额定电流 |
5A…600A（AC） |
|
输出电流 |
1.67mA~200mA（AC）,副边输出电流波形与原边被测电流波形相同 |
|
测量频率 |
50Hz |
|
精度 |
±1.0% |
|
响应时间 |
<10μS |
|
线性度 |
<0.1% |
|
电源电压 |
无 |
|
电源耗电 |
无 |
|
绝缘电压 |
在原边与副边电路之间：2.5KV有效值/50Hz/1分钟 |
|
工作温度 |
-15℃ …+60℃ |
|
安装方式 |
螺钉固定安装 |
|
应用领域 |
各种电源、电焊机、工业自动化控制、变频器、电机伺服、电力、铁路、整流系统等工业领域。 |
|
|
