宇波模块/SENSOR MODULE CHT-*MA、CHT-*A |
|
信号调理电流变送器：用于隔离测量50mA…10A（DC）直流电流信号变换，输出直流标准信号。 |
|
采用电磁隔离技术制造，具有低温漂、高输入阻抗、高精度和良好的线性度。 |
|
变送器的输入信号、输出信号、供电电源三方相互电气隔离。 |
|
|
信号调理电流变送器/ Signal conditioning current transducer: |
|
型号 |
额定电流 |
输出信号 |
精度 |
电源电压 |
连接方式 |
|
IN（DC） |
IM / VM |
X（%） |
Vc（V） |
In/out |
|
CHT-50MA/# |
50mA |
A0、A1、V0 |
±0.5% |
+24 |
端子 |
|
CHT-100MA/# |
100mA |
见表1 |
|
|
|
|
CHT-200MA/# |
200mA |
|
|
|
|
|
CHT-300MA/# |
300mA |
|
|
|
|
|
CHT-500MA/# |
500mA |
|
|
|
|
|
CHT-1A/# |
1A |
A0、A1、V0 |
±0.5% |
+24 |
端子 |
|
CHT-2A/# |
2A |
见表1 |
|
|
|
|
CHT-5A/# |
5A |
|
|
|
|
|
CHT-10A/# |
10A |
|
|
|
|
|
型号命名：例如CHT-1A/V0 输入电流0…1A、输出直流标准电压信号0…5V。 |
|
|
表1：# |
A0 |
A1 |
V0 |
|
|
|
输出信号 |
0…20mA |
4…20mA |
0…5V |
DC |
|
|
|
参数/Specifications： |
|
制造原理 |
电磁隔离技术 |
|
额定电流 |
50mA~10A（DC） |
|
输出信号 |
A0、A1、V0直流标准信号（见表1） |
|
测量频率 |
DC |
|
精度 |
±0.5%（Ta =+25℃） |
|
反应时间 |
< 0.35S |
|
线性度 |
< 0.1% |
|
电源电压 |
+24V（±5%） |
|
电源耗电 |
60mA+IM |
|
绝缘电压 |
在原边与副边电路之间：2KV有效值/50Hz/1分钟 |
|
工作温度 |
-25℃~+70℃ |
|
安装方式 |
标准35mm导轨卡式安装 |
|
应用领域 |
适用于工业现场的信号检测、并转换为标准直流信号传送给PLC、显示仪表等设备。 |
|
|

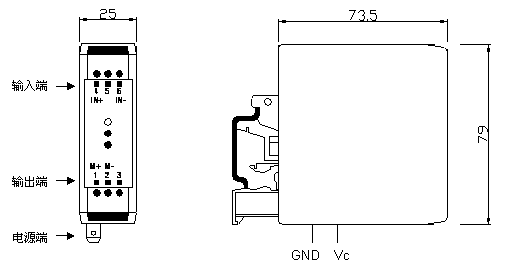

外形尺寸/Dimensions（mm）： |
|
|
|
