宇波模块/SENSOR MODULE CHY-*VT |
|
二线制输出—交流电压变送器：采用电磁隔离技术制造，用于隔离测量500V…3000V（AC）交流电压， |
|
输出4…20 mA直流标准信号，原边输入电压VN与副边输出电流IM之间电气隔离。 |
|
|
二线制输出—交流电压变送器/AC voltage transducer of loop power: |
|
型号 |
额定电压 |
输出电流 |
精度 |
电源电压 |
连接方式 |
|
VN（V） |
IM（mA） |
X（%） |
Vc（V） |
In/out |
|
CHY-500VT/A4 |
500 |
4~20 |
±0.5% |
+24 |
端子 |
|
CHY-1000VT/A4 |
1000 |
|
|
|
|
|
CHY-2000VT/A4 |
2000 |
|
|
|
|
|
CHY-3000VT/A4 |
3000 |
|
|
|
|
|
|
参数/Specifications： |
|
制造原理 |
电磁隔离原理 |
|
额定电压 |
500V…3000V（AC） |
|
输出信号 |
A4=4…20mA（DC）二线制直流标准信号 |
|
测量频率 |
50Hz/400Hz |
|
精度 |
±0.5%（Ta =+25℃） |
|
反应时间 |
< 0.35S |
|
线性度 |
< 0.5% |
|
电源电压 |
+24V（±5%） |
|
电源耗电 |
30mA |
|
绝缘电压 |
在原边与副边电路之间：10KV有效值/50Hz/1分钟 |
|
工作温度 |
-25℃~+85℃ |
|
安装方式 |
螺钉固定安装 |
|
应用领域 |
各种电源、工业自动化控制、电气传动、电机伺服系统、电力系统、铁路信号系统等工业领域。 |
|
|

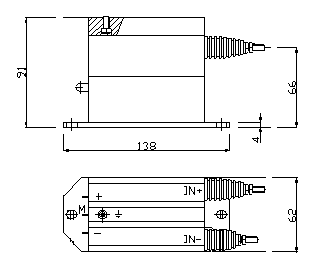

外形尺寸/Dimensions（mm）： |
|
|
|
