宇波模块/SENSOR MODULE CHV-20L |
|
闭环霍尔电压传感器，采用霍尔磁补偿原理制造，用于测量10V…300V（100mA）直流、交流、脉冲电压, |
|
无内置原边限流电阻R1，原边输入电压VN（IN）与副边输出电压VM电气隔离，并真实跟随输入电压线性变化。 |
|
|
|
闭环霍尔电压传感器/Closed-loop Hall Voltage Sensor: |
|
型号 |
额定电压 |
输出电压 |
精度 |
电源电压 |
窗口尺寸 |
|
|
IN（mA） |
VM（V） |
X（%） |
Vc（V） |
mm |
|
|
CHV-20L |
100 |
5 |
±1.0% |
±12~15 |
PCB |
|
|
|
|
参数/Specifications： |
|
制造原理 |
霍尔磁补偿原理 |
|
|
额定电压 |
10V…300V（100mA，需要外加原边限流电阻R1，实现电压测量） |
|
|
输出信号 |
5V，副边输出电压跟随原边被测电压变化 |
|
|
测量频率 |
0~20KHz |
|
|
响应时间 |
40μS |
|
|
线性度 |
0.1% |
|
|
电源电压 |
±12~15V（±5%） |
|
|
电源耗电 |
10mA+IM （输出电流） |
|
|
绝缘电压 |
在原边与副边电路之间：2.5KV有效值/50Hz/1分钟 |
|
|
工作温度 |
-25℃ …+70℃ |
|
|
安装方式 |
PCB |
|
应用领域 |
各种电源、电焊机、工业自动化控制、电气传动、变频器、电机伺服、电力系统、铁路信号等。 |
|
|
行业 |
工业 |
|
|
|
|

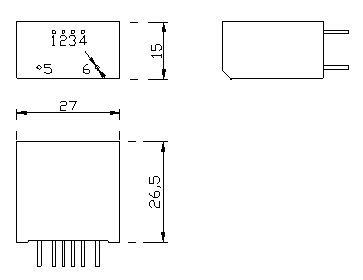

外形尺寸/Dimensions（mm）： |
|
|
|
|
