宇波模块/SENSOR MODULE CHB-20L/SP1…SP9 |
|
闭环霍尔电流传感器，采用霍尔磁补偿原理制造，用于测量0.05A~5A直流、交流及脉冲电流， |
|
原边输入电流IN与副边输出电压VM电气隔离，并真实的跟随输入电流线性变化。 |
|
|
闭环霍尔电流传感器/Closed-loop Hall Current Sensor: |
|
型号 |
额定电流 |
输出电压 |
精度 |
电源电压 |
窗口尺寸 |
|
IN（A） |
VM（V） |
X（%） |
Vc（V） |
mm |
|
CHB-20L/SP1 |
0.05 |
5 |
±1.0% |
±12~15 |
PCB |
|
CHB-20L/SP2 |
0.1 |
|
|
|
|
|
CHB-20L/SP3 |
0.25 |
|
|
|
|
|
CHB-20L/SP4 |
0.5 |
|
|
|
|
|
CHB-20L/SP5 |
1 |
|
|
|
|
|
CHB-20L/SP6 |
1.5 |
5 |
±1.0% |
±12~15 |
PCB |
|
CHB-20L/SP7 |
2 |
|
|
|
|
|
CHB-20L/SP8 |
2.5 |
|
|
|
|
|
CHB-20L/SP9 |
5 |
|
|
|
|
|
|
参数/Specifications： |
|
制造原理 |
霍尔磁补偿原理 |
|
额定电流 |
0.05…5A（DC、AC、脉冲电流） |
|
输出电压 |
5V 副边输出电压波形与原边被测电流波形相同 |
|
匝比 |
4~400/1000 |
|
测量频率 |
DC~20KHz |
|
响应时间 |
40μS |
|
线性度 |
0.1% |
|
电源电压 |
±12~15V（±5%） |
|
电源耗电 |
10mA+IM（输出电流） |
|
绝缘电压 |
在原边与副边电路之间：2.5KV有效值/50Hz/1分钟 |
|
工作温度 |
-25℃~+85℃ |
|
安装方式 |
PCB |
|
应用领域 |
各种电源、电焊机、工业自动化控制、电气传动、变频器、电机伺服、电力系统、铁路信号等。 |
|
行业 |
工业 |
|
|

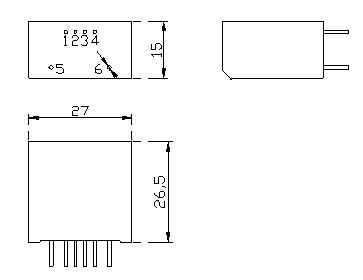

外形尺寸/Dimensions（mm）： |
|
|
|
