  名称/型号:   霍尔电流传感器CHF-*P
  额定输入参数:   5A...25A 直流、交流及脉冲电流
  下载:   说明文件下载

宇波模块/SENSOR MODULE     CHF-5P…25P

开环霍尔电流传感器,采用霍尔直测式原理制造,用于测量5A~25A直流、交流及脉冲电流,

原边输入电流IN与副边输出电压VM电气隔离,并真实的跟随输入电流线性变化。

开环霍尔电流传感器/Open-loop Hall Current Sensor:

型号

额定电流

输出电压

精度

电源电压

连接方式

INA

VMV

X%

VcV

mm

CHF-5P

5

±4

±1.0%

±12~15

PCB

CHF-10P

10

CHF-15P

15

CHF-20P

20

CHF-25P

25

参数/Specifications

制造原理

霍尔直测式原理

测量频率

DC~20KHz

响应时间

<10μS

线性度

1.0%

电源电压

±12V~15V±5%

电源耗电

25mA

绝缘电压

在原边与副边电路之间:2.5KV有效值/50Hz/1分钟

工作温度

-10 …+70

安装方式

PCB

应用领域

各种电源、电焊机、工业自动化控制、电气传动、变频器、电机伺服、电力系统、铁路信号等。

行业

工业

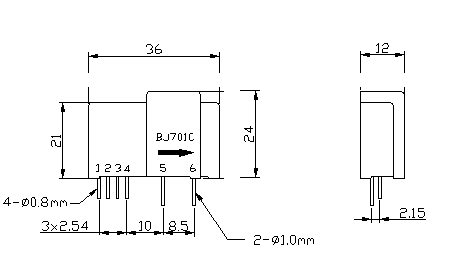

外形尺寸/Dimensionsmm):
