宇波模块/SENSOR MODULE CHY-*VS |
|
交流电压变送器：采用电磁隔离技术制造，用于测量50V…5000V（AC）交流电压，输出直流标准信号， |
|
原边输入电压VN与副边输出信号IM / VM电气隔离。 |
|
|
交流电压变送器/AC voltage transducer: |
|
型号 |
额定电压 |
输出信号 |
精度 |
电源电压 |
连接方式 |
|
VN（V） |
IM / VM |
X（%） |
Vc（V） |
In/out |
|
CHY-50VS/# |
50 |
A0、A1、V0 |
±0.5% |
+24 |
端子 |
|
CHY-100VS/# |
100 |
见表1 |
|
|
|
|
CHY-200VS/# |
200 |
|
|
|
|
|
CHY-300VS/# |
300 |
|
|
|
|
|
CHY-400VS/# |
400 |
|
|
|
|
|
CHY-500VS/# |
500 |
|
|
|
|
|
型号命名：例如CHY-50VS/V0 输入电压0…50V、输出直流标准电压信号0…5V。 |
|
|
表1：# |
A0 |
A1 |
V0 |
|
|
|
输出信号 |
0…20mA |
4…20mA |
0…5V |
DC |
|
|
|
参数/Specifications： |
|
制造原理 |
电磁隔离原理 |
|
额定电压 |
50V…500V（AC） |
|
输出信号 |
A0、A1、V0直流标准信号（见表1） |
|
测量频率 |
50Hz/400Hz |
|
反应时间 |
< 0.35S |
|
线性度 |
< 0.5% |
|
电源电压 |
+24V（±5%） |
|
电源耗电 |
30mA |
|
绝缘电压 |
在原边与副边电路之间：2.5KV有效值/50Hz/1分钟 |
|
工作温度 |
-25℃~+85℃ |
|
安装方式 |
螺钉固定 |
|
应用领域 |
各种电源、工业自动化控制、电气传动、电机伺服系统、电力系统、铁路信号系统等工业领域。 |
|
|

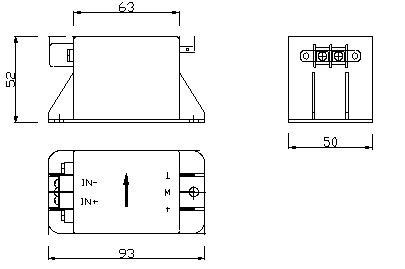

外形尺寸/Dimensions（mm）： |
|
|
|
