宇波模块/SENSOR MODULE CHG-2MA |
|
交流电流互感器，采用电磁隔离原理制造，用于测量10V…500V（2mA）AC交流电压， |
|
原边输入电流IN与副边输出电流IM电气隔离。 |
|
用法：测量交流电压VN串联初级限流电阻R1 (初级输入电流IN=2mA)，次级并联负载电阻RM(小于200Ω） |
|
电阻RM的电压即为输出VM。 |
|
|
交流电压互感器/AC voltage transformer: |
|
型号 |
额定电流 |
输出电流 |
精度 |
匝数比 |
连接方式 |
|
IN（mAAC） |
IM（mAAC） |
X（%） |
KN |
In/out |
|
CHG-2MA |
2 |
2 |
±0.5% |
1：1 |
PCB |
|
|
参数/Specifications： |
|
制造原理 |
电磁隔离 |
|
额定电流 |
2mA（AC、脉冲电流） |
|
输出电流 |
2mA（AC、脉冲电流）；副边输出电流波形与原边被测电流波形相同 |
|
测量频率 |
50Hz (400Hz) |
|
精度 |
±0.5% |
|
响应时间 |
<10μS |
|
线性度 |
<0.5% |
|
电源电压 |
无 |
|
电源耗电 |
无 |
|
绝缘电压 |
在原边与副边电路之间：2.5KV有效值/50Hz/1分钟 |
|
工作温度 |
-40℃ …+85℃ |
|
安装方式 |
PCB |
|
应用领域 |
各种电源、电焊机、工业自动化控制、变频器、电机伺服、电力、铁路、整流系统等工业领域。 |
|
|

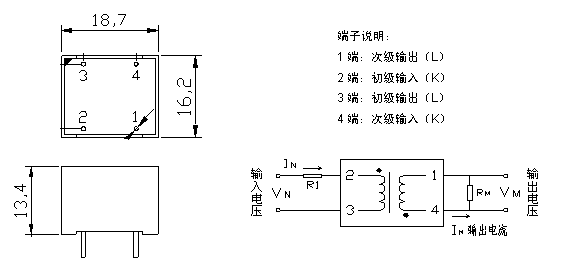

外形尺寸/Dimensions（mm）： |
|
|
|
